产品标准
本产品按GB/T 5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》、JB/T 8734-2016《额定电压450/750V及以下聚氯乙烯绝缘电线电缆和软线》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
适用范围
本产品适用于额定电压450/750V及以下的动力装置、固定布电线及挠性连接电器之用。
使用特性
● 额定电压U0/U为450/750V、300/500V和300/300V。
● 电缆导体的允许长期最高工作温度：
60227 IEC 07 (BV-90)----------------------90℃
60227 IEC 08 (RV-90)----------------------90℃
其它型号-----------------------------------70℃
● 电缆敷设时环境温度应不低于０℃。
● 电缆弯曲半径：
D≤25mm---------------------------------≥4D
D＞25mm---------------------------------≥6D
(Ｄ－电缆外径)
电缆的型号和名称
|
型号 |
名称 |
标准 |
|
60227 IEC 01(BV) |
一般用途单芯硬导体无护套电缆 |
GB/T 5023-2008 IEC 60227 |
|
60227 IEC 02(RV) |
一般用途单芯软导体无护套电缆 |
|
|
60227 IEC 05(BV) |
内部布线用导体温度为70℃单芯实心导体无护套电缆 |
|
|
60227 IEC 06(RV) |
内部布线用导体温度为70℃单芯软导体无护套电缆 |
|
|
60227 IEC 07(BV-90) |
内部布线用导体温度为90℃单芯实心导体无护套电缆 |
|
|
60227 IEC 08(RV-90) |
内部布线用导体温度为90℃的单芯软导体无护套电缆 |
|
|
60227 IEC 10(BVV) |
轻型聚氯乙烯护套电缆 |
|
|
60227 IEC 52(RVV) |
轻型聚氯乙烯护套软线 |
|
|
60227 IEC 53(RVV) |
普通轻型聚氯乙烯护套软线 |
电缆的型号和名称
|
型号 |
名称 |
标准 |
|
BV |
铜芯聚氯乙烯绝缘电线 |
JB/T 8734-2016 |
|
BLV |
铝芯聚氯乙烯绝缘电缆 |
|
|
BVR |
铜芯聚氯乙烯绝缘软电缆 |
|
|
BVV |
铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆 |
|
|
BVVB |
铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆 |
|
|
RVS |
铜芯聚氯乙烯绝缘绞型连接用软电线 |
|
|
RVV |
铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆 |
|
|
RVVP |
铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆 |
|
|
RVVPS |
铜芯聚氯乙烯绝缘聚氯乙烯护套对绞屏蔽软电缆 |
|
|
AV |
铜芯聚氯乙烯绝缘安装用电线 |
|
|
AVR |
铜芯聚氯乙烯绝缘安装用软电线 |
|
|
AVVR |
铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆 |
电缆的生产范围
|
型号 |
额定电压V |
芯数 |
导体标称截面 |
标准 |
|
60227 IEC 01(BV) |
450/750 |
1 |
1.5～185 |
GB/T 5023-2008 IEC 60227 |
|
60227 IEC 02(RV) |
450/750 |
1 |
1.5～185 |
|
|
60227 IEC 05(BV) |
300/500 |
1 |
0.5～1 |
|
|
60227 IEC 06(RV) |
300/500 |
1 |
0.5～1 |
|
|
60227 IEC 07(BV-90) |
300/500 |
1 |
0.5～2.5 |
|
|
60227 IEC 08(RV-90) |
300/500 |
1 |
0.5～2.5 |
|
|
60227 IEC 10(BVV) |
300/500 |
2，3，4，5 |
1.5～35 |
|
|
60227 IEC 52(RVV) |
300/300 |
2，3 |
0.5～0.75 |
|
|
60227 IEC 53(RVV) |
300/500 |
2,3,4,5 |
0.75～2.5 |
|
|
BV |
300/500 |
1 |
0.75～1 |
JB/T 8734-2016 |
|
BLV |
450/750 |
1 |
2.5～185 |
|
|
BVR |
450/750 |
1 |
2.5～185 |
|
|
BVV |
300/500 |
1 |
0.75～185 |
|
|
BVVB |
300/500 |
2，3 |
0.75～6 |
|
|
RVS |
300/300 |
2 |
0.5～6 |
|
|
RVV |
300/500 |
2～41 |
0.75～6 |
|
|
RVVP |
300/300 |
1，2~241） |
0.12～2.5 |
|
|
RVVPS |
300/300 |
2*2芯 |
0.12～2.5 |
|
|
AV |
300/300 |
1 |
0.08～0.4 |
|
|
AVR |
300/300 |
1 |
0.08～0.4 |
|
|
AVVR |
300/300 |
2-24 |
0.12～0.4 |
|
|
1) 芯数系列：4、5、6、7、10、12、14、16、19和24； 注：可根据客户要求生产阻燃(Z)、耐火(N)、低烟低卤(DD)、无卤低烟 (WD)、防酸碱及交联型等特种系列电线电缆。 |
||||
电缆仅用于建筑物内，而且环境温度需保持在+5~+40℃范围内。
正常使用时，导体最高温度为70℃,护套最高温度为60℃。

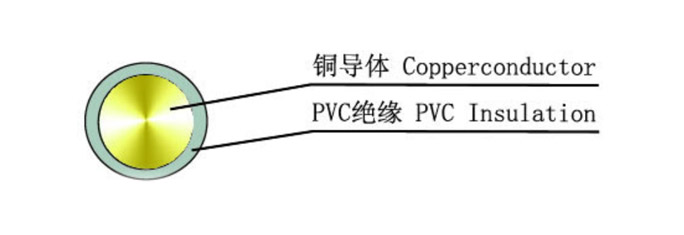

60227 IEC 01(BV)、60227 IEC 05(BV)、60227 IEC 07(BV-90)
60227 IEC 02(RV)、60227 IEC 06(RV)、60227 IEC 08(RV-90)

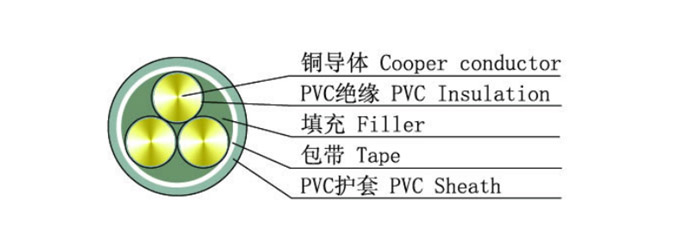

BVV、RVV、60227 IEC 53(RVV)
