应用及描述
适用于干燥,潮湿的环境中,但不能在露天使用。在控制,测量和信号技术中,它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰,如电磁场和杂散频率。在工业厂房,机械和工作流程控制和检查系统中用作信号和脉冲电缆。
标准:
YF-JS-002-2016额定电压0.6/1kV及以下无卤绝缘软电缆
EN 50525-1额定电压450/750V(U0/U)及以下低压电力电缆第1部分:一般要求
认证:CE Low Voltage Directive2014/35/EC指令

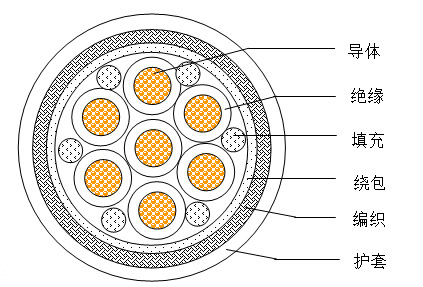

电缆结构
-多股柔软裸铜导体
-遵循VDE-0295 Cl 5, IEC 60228 Cl-5
-无卤EI8绝缘,遵循EN 50363-5
-色彩编码遵循VDE-0293-308
-黄绿接地线(三芯及三芯以上)
-线芯的色彩编码遵循VDE-0293
-镀锡铜编织屏蔽,覆盖率大约85%
--无卤EM8护套,遵循EN 50363-6
技术特性
-工作电压:
05ZC4Z-F 300/500V
07ZC4Z-F 450/750V
10ZC4Z-F 600/1000V
-测试电压:
05ZC4Z-F 2000V
07ZC4Z-F 2500V
10ZC4Z-F 3500V
-动态弯曲半径: 10 x Ø
-静态弯曲半径: 5 x Ø
-应用时的工作温度: -5º C to +70º C
-静态时可承受的温度: -40º C to +70º C
-阻燃: IEC 60332.1
